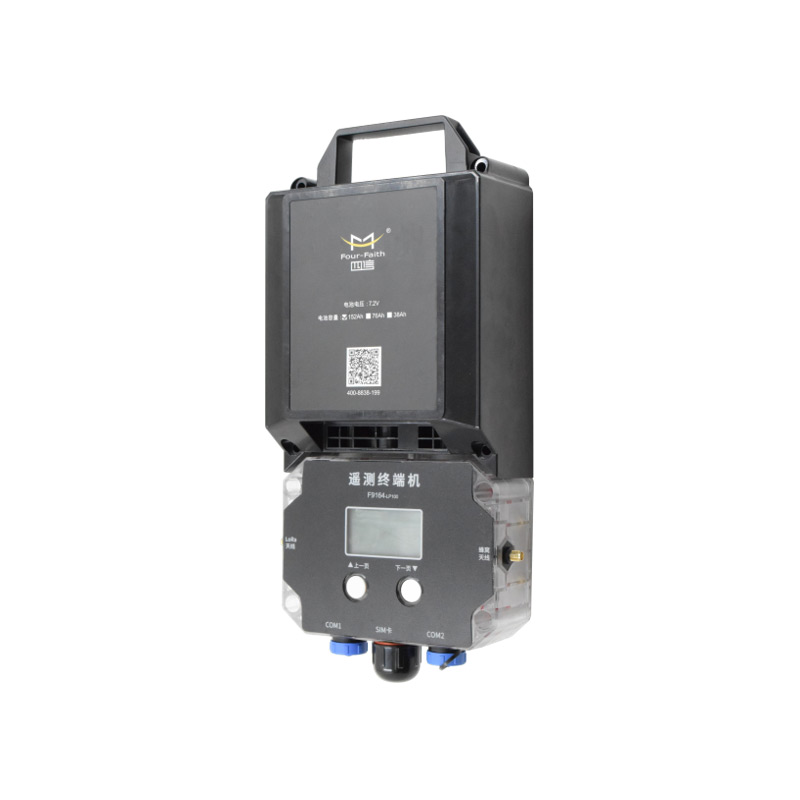

遥测终端机

产品功能特点:
● 定时数据采集、存储及上报
● 数据超阈值,电池低电压报警功能,可按报警等级分类上报
● 支持多种通讯方式 2G/3G/4G 全网通、Cat1、NB-IOT 和 LoRa
● 支持锂亚电池和可充电锂电池,锂电池支持 Type C 充电
● 支持 LoRa 采集数据的方式
● 支持多数据中心、主备数据中心上报功能,最多 4 中心
● 远程查询实时数据及历史数据
● 支持本地 LCD 屏查看压力、流量、水位等监测数据
● 支持设备电压、环境温湿度、信号强度等工况信息监测功能
● 本地导出历史数据
● 支持户外 GNSS 定位
样机申请

产品中心

产品详情

拓扑图

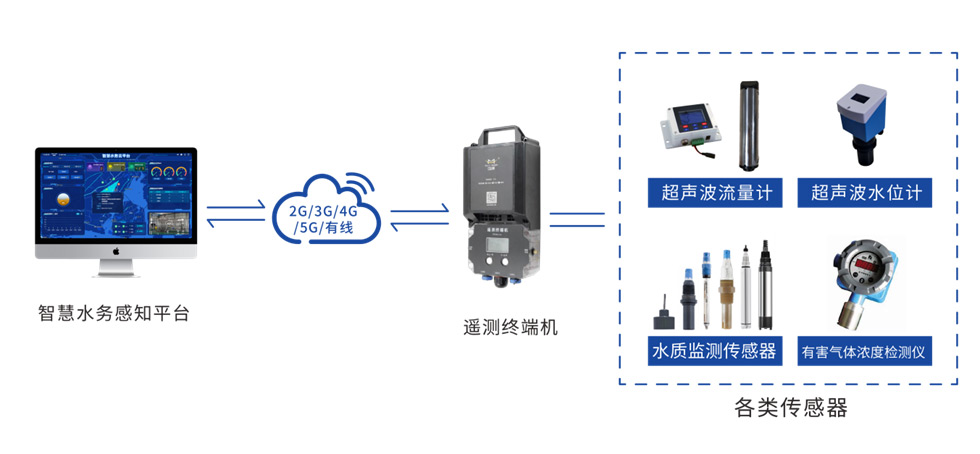

低功耗管网遥测终端机RTU F9164-LP100的应用拓扑图

产品特点


工业级应用设计

◆ 采用高性能工业级无线模块

◆ 采用高性能工业级 32 位通信处理器

◆ 支持低功耗模式,包括休眠模式、定时上下线模式

◆ 支持防护等级 IP68, 防尘、防水、防腐蚀


遵循标准

◆ 水文自动测报系统设备遥测终端机

◆ 水文自动测报系统设备基本技术条件

◆ 水文自动测报系统技术规范

◆ 水资源监测设备技术要求

◆ 水资源监测设备质量检验


符合规约

◆ 《水文监测数据通信规约》

◆ 《水资源监测数据传输规约》


主要功能

◆ 定时数据采集、存储及上报

◆ 数据超阈值,电池低电压报警功能,可按报警等级分类上报

◆ 支持多种通讯方式 2G/3G/4G 全网通、Cat1、NB-IOT 和 LoRa

◆ 支持锂亚电池和可充电锂电池,锂电池支持 Type C 充电

◆ 支持 LoRa 采集数据的方式

◆ 支持多数据中心、主备数据中心上报功能,最多 4 中心

◆ 远程查询实时数据及历史数据

◆ 支持本地 LCD 屏查看压力、流量、水位等监测数据

◆ 支持设备电压、环境温湿度、信号强度等工况信息监测功能

◆ 本地导出历史数据

◆ 支持户外 GNSS 定位


产品特点

◆ 一体化设计:集 RTU、显示、机箱、通讯、供电系统为一体,实现的数据采集、存储、供电、显示、传输和报警等综合功能于一体

◆ 工业级设计:宽温设计,耐高低温,耐强电磁干扰,适用于各种恶劣的现场。采用完备  的系统保护机制和防掉线机制,保证终端永远在线。

◆ AI 功耗设计:支持多种工作模式(包括自报式、兼容式等),最大限度降低功耗

◆ 内置电池:超大容量,自报模式(低功耗)下76Ah续航时间1.5年,152Ah电池续航时间3年(15分钟采集,15分钟上报,根据实际应用情况变动),锂电池版本支持定期充电。

◆ 输出电源:提供可控 12V@100mA 的输出电源

◆ 通信方式:4G、Cat 1、NB-IOT、LoRa

◆ 配置方式:支持四信小助手 APP 无线配置方式

◆ 专业天线:窨井高增益天线、保障信号强度、突破各种阻碍

◆ 远程管理功能:支持远程参数配置(同时支持平台配置方式和短信配置方式)、远程程  序升级。提供功能强大的中心管理软件,方便设备管理(可选)


稳定可靠

◆ WDT 看门狗设计,保证系统稳定

◆ RS485 接口内置 15KV ESD 保护

◆ SIM/UIM 卡接口内置 15KV ESD 保护

◆ 电源接口内置反相保护和过压保护

产品应用

低功耗遥测终端机F9164-LP100可应用于污水管网、雨水管网、供水管网、窨井、入河入海排口、地下水、蓄水池的压力、水位、流量、流速和水质数据等监测。

产品规格
无线参数
项目内容
无线模块工业级无线模块
标准及频段可支持:FDD-LTE、TD-LTE、CDMA2000 1xEV-DO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE
可选单模、多模或全网通讯
理论带宽FDD-LTE:下行速率 100Mbps,上行速率 50Mbps
TD-LTE:下行速率 61Mbps,上行速率 18Mbps
WCDMA:下行速率 42Mpbs,上行速率 5.76
Mbps TD-SCDMA:下行速率 4.2Mbps,上行速率 2.2Mbps
CDMA2000 1xEV-DO Rev. A:下行速率 3.1Mbps,上行速率 1.8Mbps
GPRS/EDGE:速率 171.2kbps/384kbps
发射功率<24dBm
接收灵敏度<-109dBm
NB-IoT 参数
项目内容
标准及频段B3/B5/B8
理论带宽100bps~100Kbps
发射功率23±1dBm
接收灵敏度<-129dBm
Cat1 参数
项目内容
标准及频段支持 LTE FDD、LTE TDD、GSM/GPRS
理论带宽LTE FDD:10Mbps(DL),5Mbps(UL) LTE
TDD:8.2Mbps(DL),3.4Mbps(UL)
GPRS:85.6kbps(DL),85.6kbps(UL)
发射功率LTE FDD/TDD:23±1 dBm
GSM 900:32.5±1 dBm
DCS 1800:29.5±1 dBm
接收灵敏度LTE FDD/TDD:-98+1 dBm
GSM 900:-109.5 dBm
DCS 1800:-108 dBm
LoRa 参数(选配)
项目内容
通信标准及频段410MHz - 441MHz,1000KHz 步进,建议 433±5MHz,出厂默认 433.0;可选470~510MHz
室内/市区通信距离1km
户外/视距通信距离3.5km
发射功率100mW
通信理论带宽6 级可调(0.3、1.2、2.4、4.8、9.6、19.2kbps)
灵敏度<-140dBm
BLE 参数
项目内容
标准及频段支持蓝牙 V4.2 标准 2.4GHz,ISM 频段
通信速率8KB/S(Android) 6KB/S(IOS)
发射功率+7dBm
接收灵敏度-92dBm at 0.1%BER
通信距离10 米
硬件系统
项目内容
CPU工业级 32 位通信处理器
FLASH512KB
SRAM80KB
SPI Flash16MB(可选最大 128MB)
接口类型
项目内容
串口1 个 RS485 接口,内置 15KV ESD 保护,串口参数如下:数 据位:5、6、7、8 位
停止位:1、1.5、2 位
校验:无校验、偶校验、奇校验、SPACE 及 MARK 校验
串口速率:110~230400bits/s
天线接口蜂窝:1 个标准 SMA 阴头天线接口,特性阻抗 50 欧
LoRa:1 个标准 SMA 阴头天线接口,特性阻抗 50 欧
SIM/UIM 卡接口支持 1.8V/3V SIM/UIM 卡,内置 15KV ESD 保护
应用接口2 路模拟量输入接口(16 位AD、支持 4-20mA 电流信号输入,可选 0-5V 电压信号输入)
2 路开关量输入接口(光隔离)
逻辑 0:湿节点 0-3VDC,或干节点导通
逻辑 1:湿节点 5-30VDC,或干节点断开
2 路受控输出电源(额定电源 12V/1A 内置过流保护)12V/100mA
1 路 type-c 充电接口(锂电池版本)
供电
项目内容
电池76Ah@7.2V(可选 38Ah/152Ah)
工作功耗<60mA@DC7.2V(平均电流)
休眠功耗≤40uA@DC7.2V
物理特性
项目内容
外壳ABS+PC,IP68
外形尺寸149.1*79*335mm (长 x 宽 x 高,不包括天线和安装件)
重量约 2kg(76Ah)
其他参数
项目内容
工作温度-40~80ºC(-31~167℉)
储存温度-40~85ºC(-40~185℉)
屏幕工作温度-20~70ºC(-4~158℉)
屏幕存储温度-30~80ºC(-22~176℉)
相对湿度95%(无凝结)
压力变送器参数(选配)
项目内容
测量介质气体或液体的压力
量程0~1.6MPa,其他量程可定制
压力类型表压
精确度最大±0.5% FS,可选配±0.25% FS
稳定性±0.3%FS/年(最大值)
零点漂移±0.02%FS/℃(>100kPa)
满度漂移±0.02%FS/℃(>100kPa)
介质温度-10℃~70℃
贮存温度-40℃~80℃
供电电源10~30VDC
输出信号4~20mADC
负载电阻≤(U-8)/0.02Ω
过程连接M20×1.5 外螺纹
电缆与接口标配 2m 电缆与防水接头
外壳防护IP65,耐高温耐腐蚀
注:若出厂选配压力变送器,默认接 ADC0 输入。
