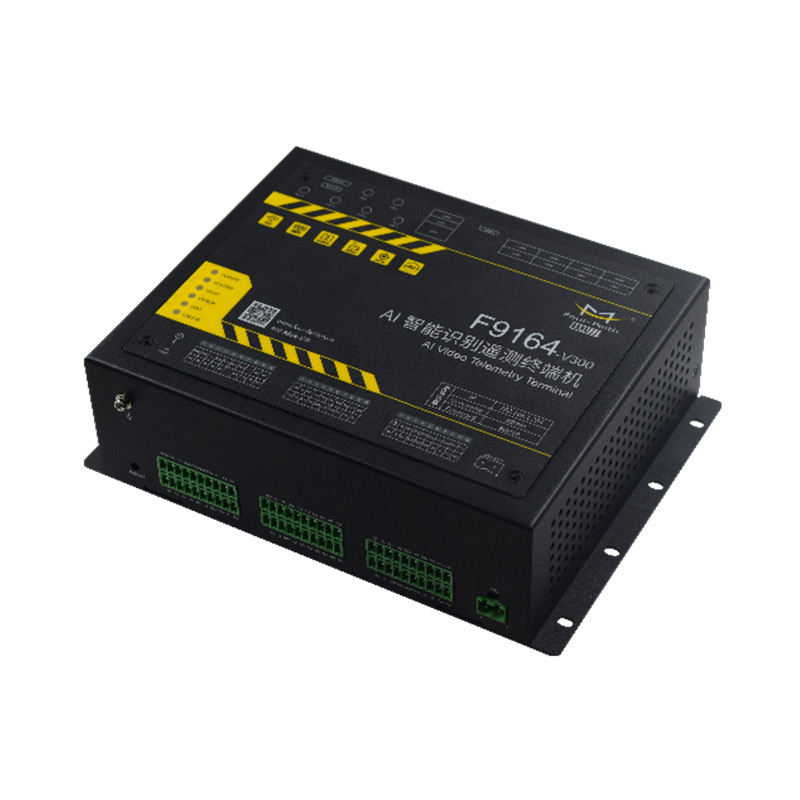

视频遥测终端机

产品功能特点：
● 内置水尺智能识别算法，基于视频AI识别读取标准水位尺，获得水位数据
● 支持8路 H.265/H.264 视频输入
● 支持HDMI输出，最高支持4K高清分辨率
● 支持摄像头事件触发及图像截取
● 支持Modbus RTU, MQTT(可定制)等协议
● 支持第三方ONVIF Profile S/T的摄像头
● SATA接口双盘位，单盘位最大支持4TB的存储容量，支持256GB Micro SD卡存储

产品标签：

rtu视频遥测终端机
AI智能识别遥测终端机
样机申请

产品中心

产品详情

拓扑图

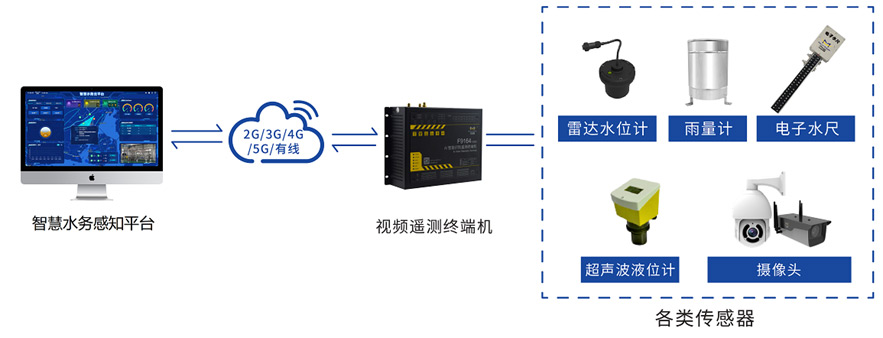

rtu视频遥测终端机F9164-V300的应用拓扑图

产品特点

功能强大
● 内置水尺智能识别算法，基于视频AI识别读取标准水位尺，获得水位数据
● 支持8路 H.265/H.264 视频输入
● 支持HDMI输出，最高支持4K高清分辨率
● 支持摄像头事件触发及图像截取
● 支持Modbus RTU, MQTT(可定制)等协议
● 支持第三方ONVIF Profile S/T的摄像头
● SATA接口双盘位，单盘位最大支持4TB的存储容量，支持256GB Micro SD卡存储

工业级设计
● 采用高性能工业级无线通信模块
● 采用高性能工业级处理器
● 采用金属外壳，保护等级IP30
● 宽电源输入（DC 9~36V）
● 宽温设计（-35~75℃）
● 低功耗运行模式，适配各种户外场景

标准易用
● TF、SIM 卡、SATA易安装
● 即插即用，系统自动完成配置所有摄像头
● 电源接口内置反相保护和过压保护
● 四信小助手App配置、查询、调试、升级
● 选配8路POE网络接口, 支持802.3AF及AT协议, 配套摄像头即插即用

稳定可靠
● WDT 看门狗设计，保证系统稳定
● 采用完备的防掉线机制，保证数据终端永远在线
● 以太网接口内置1.5KV电磁隔离保护
● SIM/UIM卡接口内置15KV ESD保护
● 电源接口内置反相保护和过压保护
● 天线接口防雷保护（可选）

产品应用
产品规格
硬件系统
项目内容
CPUARM Cortex A7双核1.3GHz
FLASH128MB
DDR3512MB
视频
项目内容
输入8路数字高清视频输入
输出1路HDMI, 支持分辨率(@30fps): 3840x2160, 1920x1080, 1280x720, 1024x768
视频解码标准H.265 / H.264
网络视频接入协议ONVIF (3.0), PELCO, RTSP等
解码性能4x1080p@30fps
存储分辨率4MP/3MP/1080p/UXGA/720p/VGA/4CIF
音频
项目内容
输入8路IPC端音频输入采集
音频编码标准G711-Alaw、G711-Ulaw、AAC-LC
音频采样率8KHz, 16KHz
语音对讲1路输入、1路输出
G726 压缩标准
存储
项目内容
硬盘2个2.5英寸SATA接口的HDD/SSD硬盘位，带加热垫
标准Micro SD卡槽
容量硬盘单个最大支持4TB (选配)，双硬盘最大支持8TB，Micro SD卡最大支持256GB
应用接口
项目内容
系统复位按键1 个，恢复出厂默认，长按 10 秒
指示灯POWER：电源指示灯
SYS：系统运行指示灯
WLAN：以太网接口指示灯
ERROR：录像错误报警指示灯
HDD：硬盘指示灯
Online：4G 状态指示灯
天线接口4个标准SMA阴头天线接口，特性阻抗50欧
SIM/UIM卡接口标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM 卡，内置15KV ESD 保护
接地螺丝1个外壳接地接口
电源接口工业级端子接口，内置电源反相保护和过流/过压保护
WAN1个RJ45 10M/100M/1000M自适应以太网口
LAN8个RJ45 10M/100M自适应以太网口，支持PoE 802.3af/at（可选）
串行接口2路RS232调试接口, 3路RS485/RS232复用接口
USB2个标准USB2.0
模拟量输入8路，12、16、24位AD三选一，支持4-20mA电流信号输入，可选0-5V电压信号输入
继电器无源输出2路（光隔离），触电负载5A 250VAC/30VDC
开关量输入6路开关量输入接口（光隔离）,其中D11可做翻斗式雨量计接口
逻辑0：湿节点0-3VDC，或干节点导通
逻辑1：湿节点5-30VDC，或干节点断开
开关量输出4路（光隔离），支持5V或12V电压输出，驱动电流500mA
最大切换电压：30VDC
最大切换电流：50mA
最大切换功率：150mW
定位双模定位模块，同时支持GPS及北斗（选配）
WIFI支持AP、client模式
AI识别
项目内容
水尺测量距离≤50m，与选配摄像头有关
测量范围0~20m，与选配摄像头有关
分辨力1cm
检测精度±2cm
电源
项目内容
电源接口接线端子
供电范围DC 9~36V, PoE: 48V
功耗非PoE<24W，PoE<120W，待机电流<10mA @12V
WIFI
项目内容
频段及标准支持IEEE802.11b/g/n，2.4G，支持AP及客户端模式
带宽IEEE802.11b/g：最高速率达54Mbps
IEEE802.11n：最高速率达75Mbps
发射功率26dBm (11b), 21.5dBm (11g), 20dBm (11n)
灵敏度<-72dBm@54Mbps
无线通信（选配）
项目内容
频段及标准5G NR, 4G LTE FDD, LTE TDD, EVDO, WCDMA, TD-SCDMA, CDMA1X, GPRS/EDGE
带宽5G NR: 下行速率230Mbps, 上行速率230Mbps
FDD-LTE: 下行速率150Mbps, 上行速率50Mbps
TD-LTE: 下行速率130Mbps, 上行速率35Mbps
发射功率<23dBm
灵敏度<-97dBm
行业标准及协议
项目内容
遵循标准SL 180-2015《水文自动测报系统设备遥测终端机》
SL/T 102-1995《水文自动测报系统设备基本技术条件》
SL61-2003《水文自动测报系统技术规范》
SZY203-2016《水资源监测设备技术要求》
SZY205-2016《水资源监测设备质量检验》
Onvif Profile S/T
符合规约《水文监测数据通信规约》
《水资源监测数据传输规约》
HJ212-2017《污染物在线监控（监测）系统数据传输标准》
GB/T28181-2016《公共安全视频监控联网系统信息传输、交换、控制技术要求》
Modbus RTU
MQTT（可定制）
物理和环境
项目内容
外壳金属外壳，IP30
尺寸190x 154 x 62.5mm (W x D x H)（不包括天线）
重量(不包括硬盘)2 kg（不含硬盘及其他配件）
工作环境温度：-35~ 75°C ( -31~167°F )，湿度：95%（无凝结）
储存环境温度：-40~85ºC（-40~185℉)，湿度：95%（无凝结）
